인산철 업그레이드 기존 200AH + 300AH

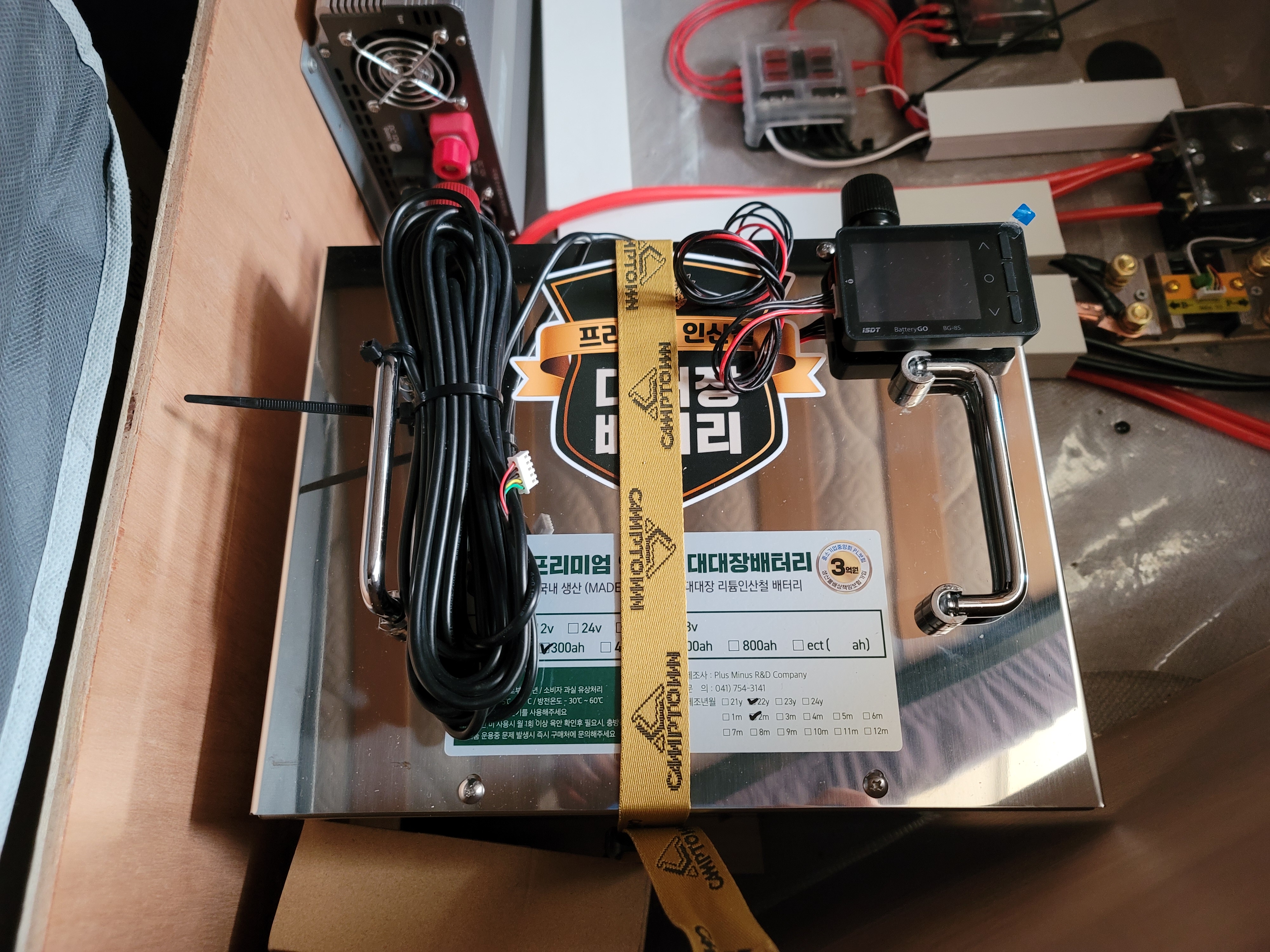

기존 인산철이 200AH인데 추가로 300AH를 추가해서 총 500AH로 업그레이드 했습니다.

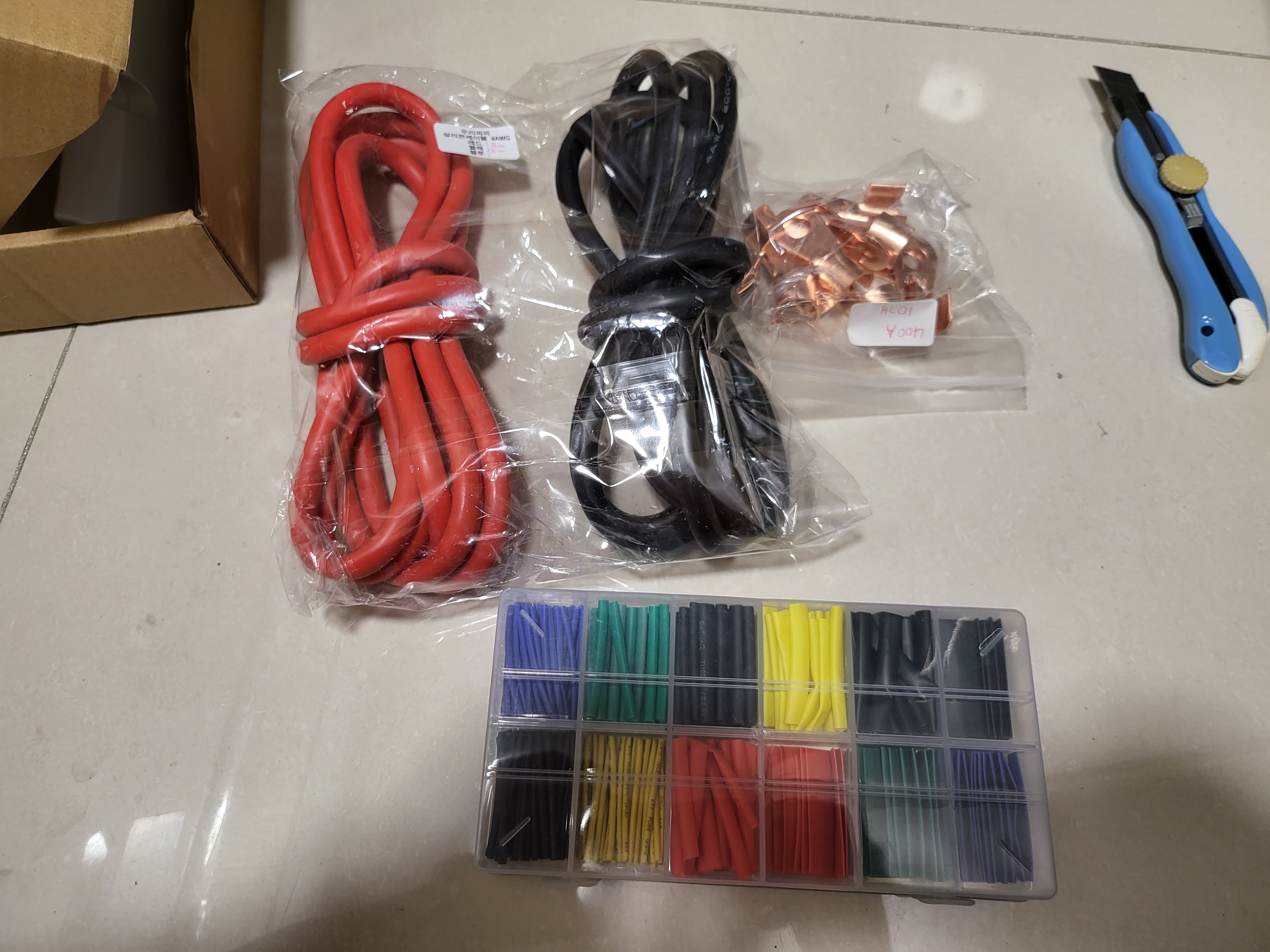

+ +, - -로 병렬 연결 하려고 하고 배선은 좀 과하게 4AWG, 컨넥터는 400A짜리로 구매했습니다.

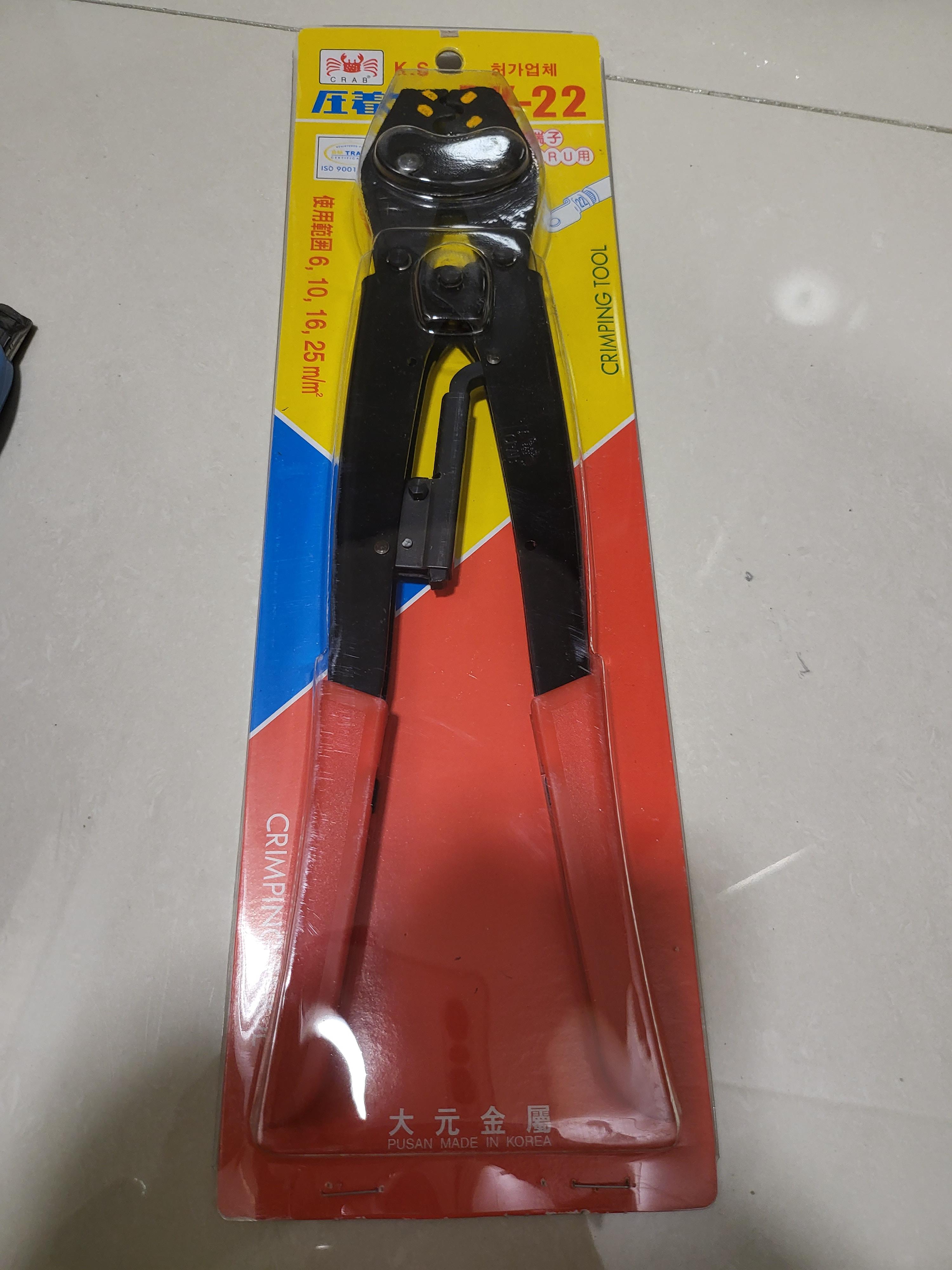

25SQ까지 가능한 DK-22 컨텍터 압착기도 구매하구요

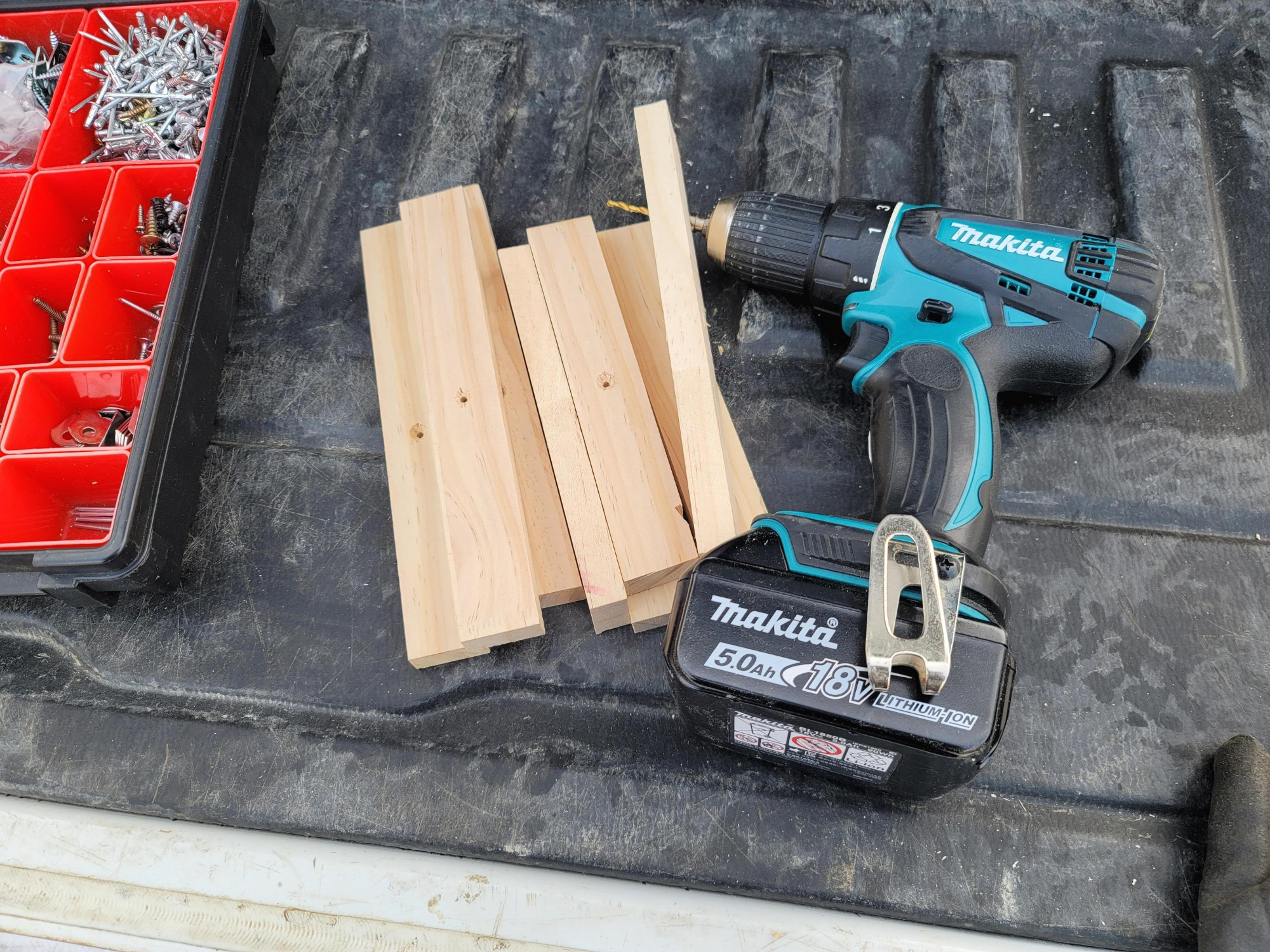

배터리를 고정할 나무를 잘라서

이중기리로 구멍을 뚫습니다.

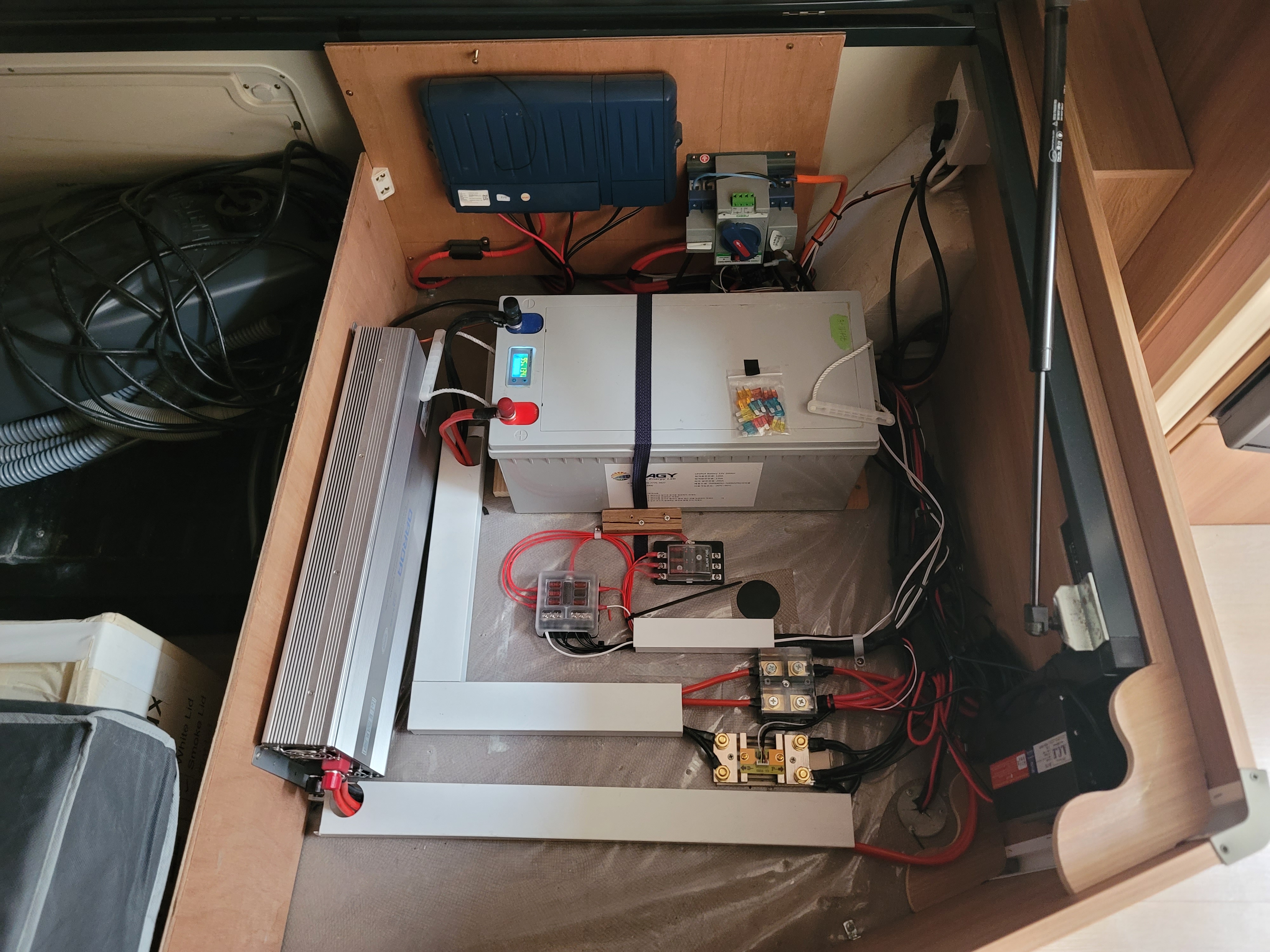

기존에 사용중인 200A짜리 인산철과 배선입니다.

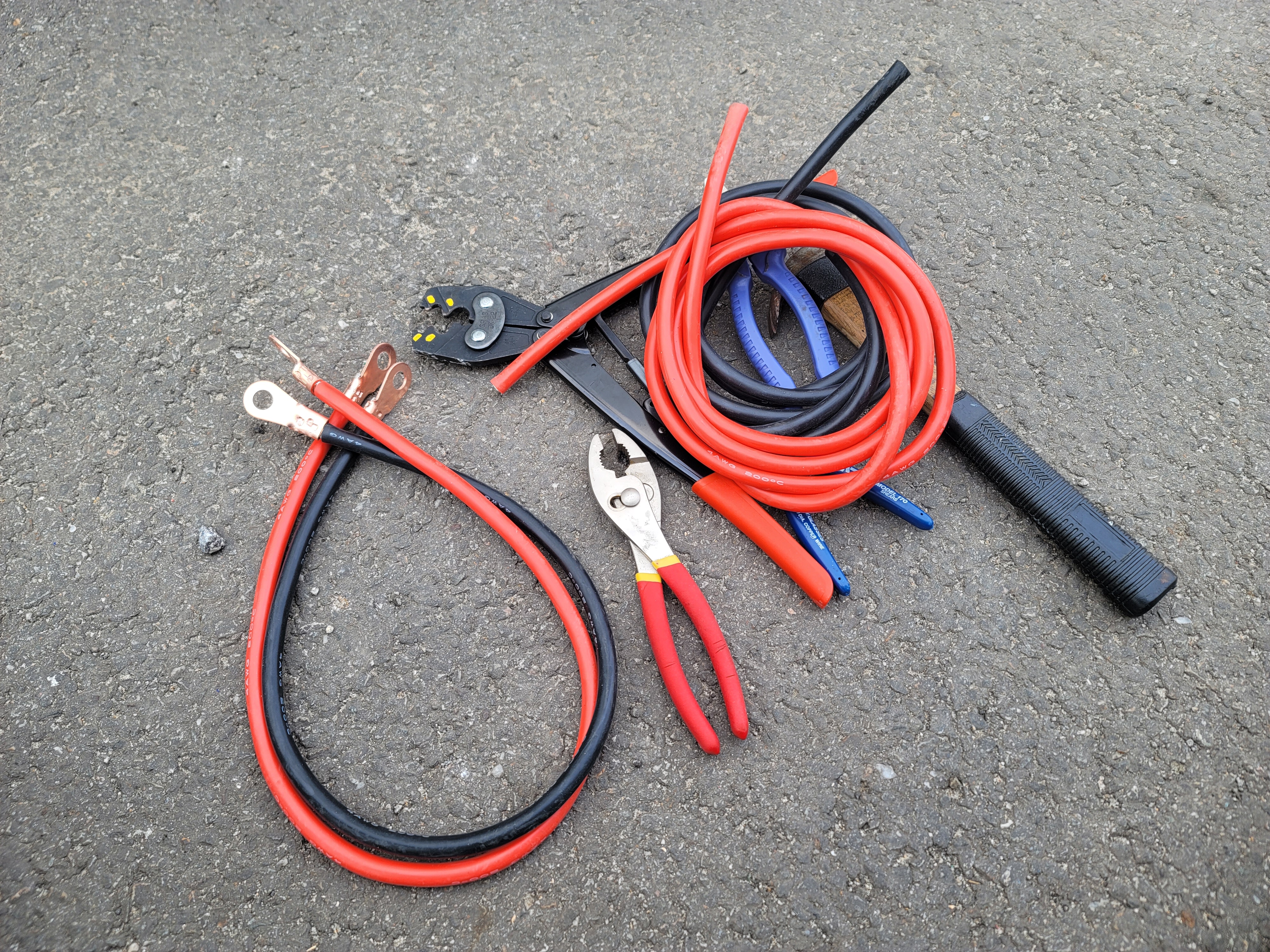

병렬로 연결할 배선작업을 하고

설명으로는 기존 배터리와 추가 장착할 배터리는 0.3V이내에서 연결하라는 얘기가 있어서 전압을 비교해 봅니다.

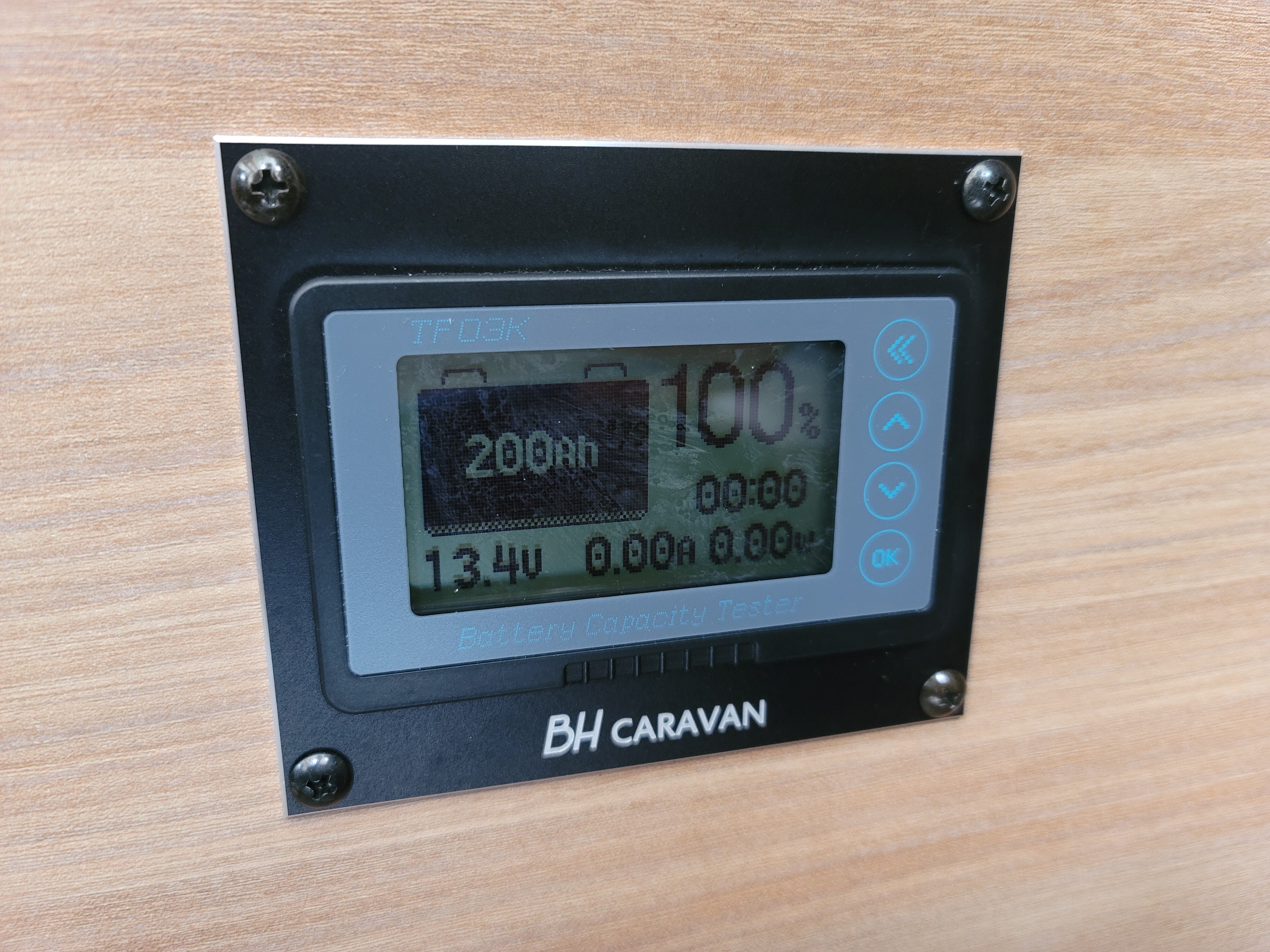

기존 장착되어 있는 배터리는 13.4V

장착할 배터리는 13.4V, 어떻게 둘다 정확하네요 ㅎㅎ

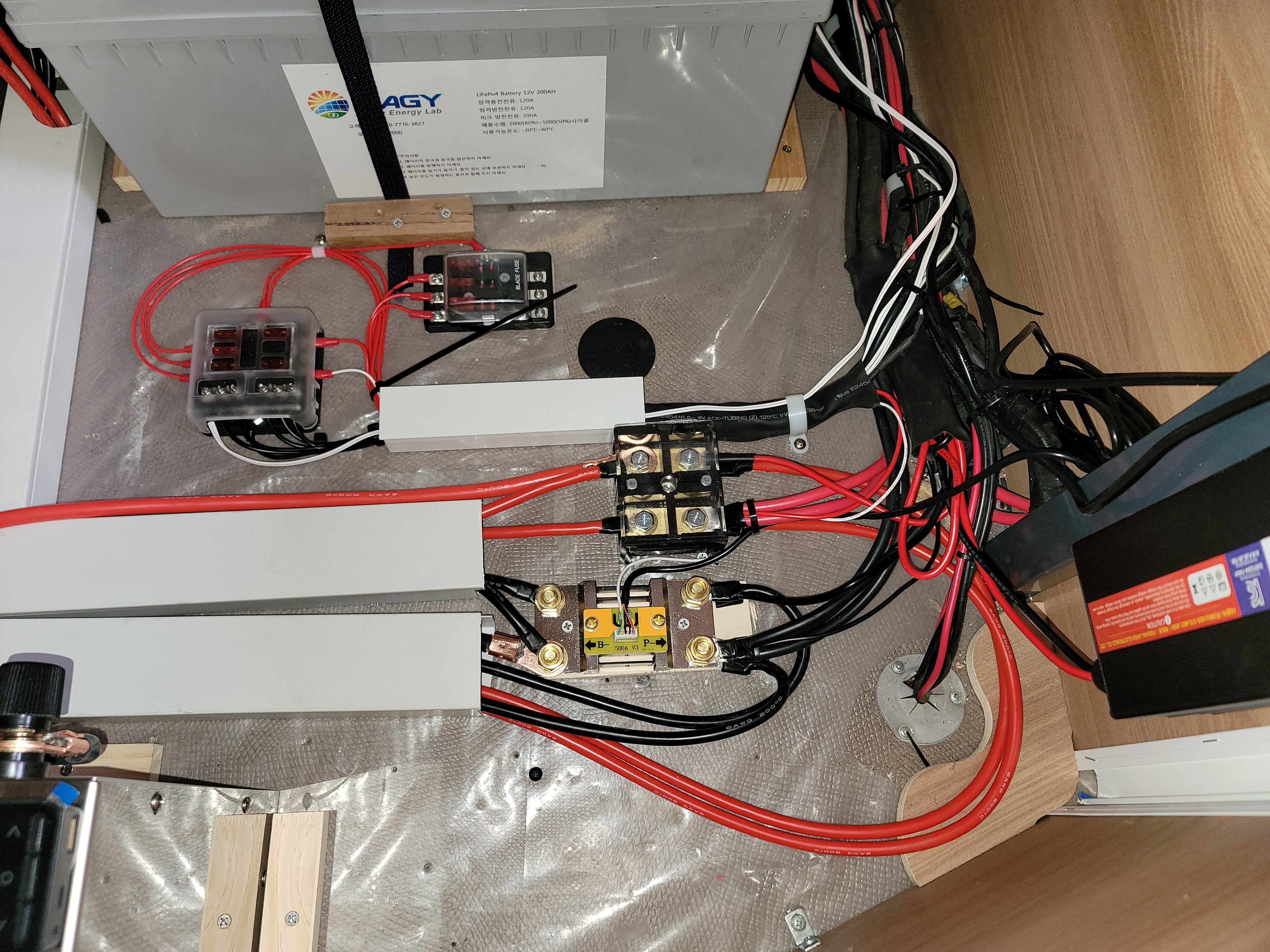

배선은 가깝고 두껍게 사용해야하는데 기존배선이 굵게 되어있어서 +는 컨넥서, - 는 적산계로 바로 연결했습니다.

들어올 배터리는 위에 자른 나무를 이용해서 상하,좌우로 안 움직이게 고정을 하고 그 나무에 끈을 이용해서 이동시 흔들림이 없도록 했습니다.

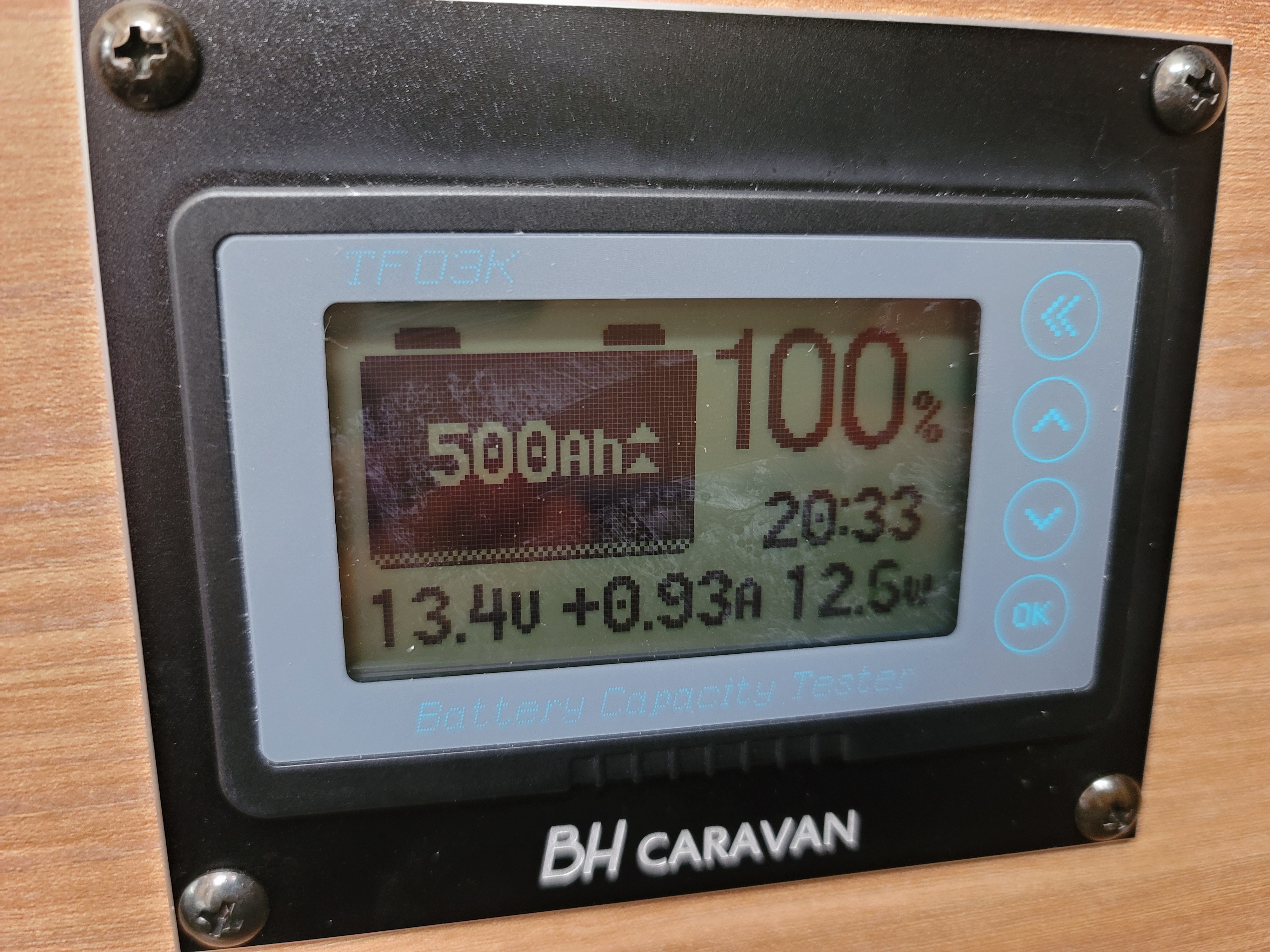

그리고 기존 장착된 적산계 500AH로 설정하고

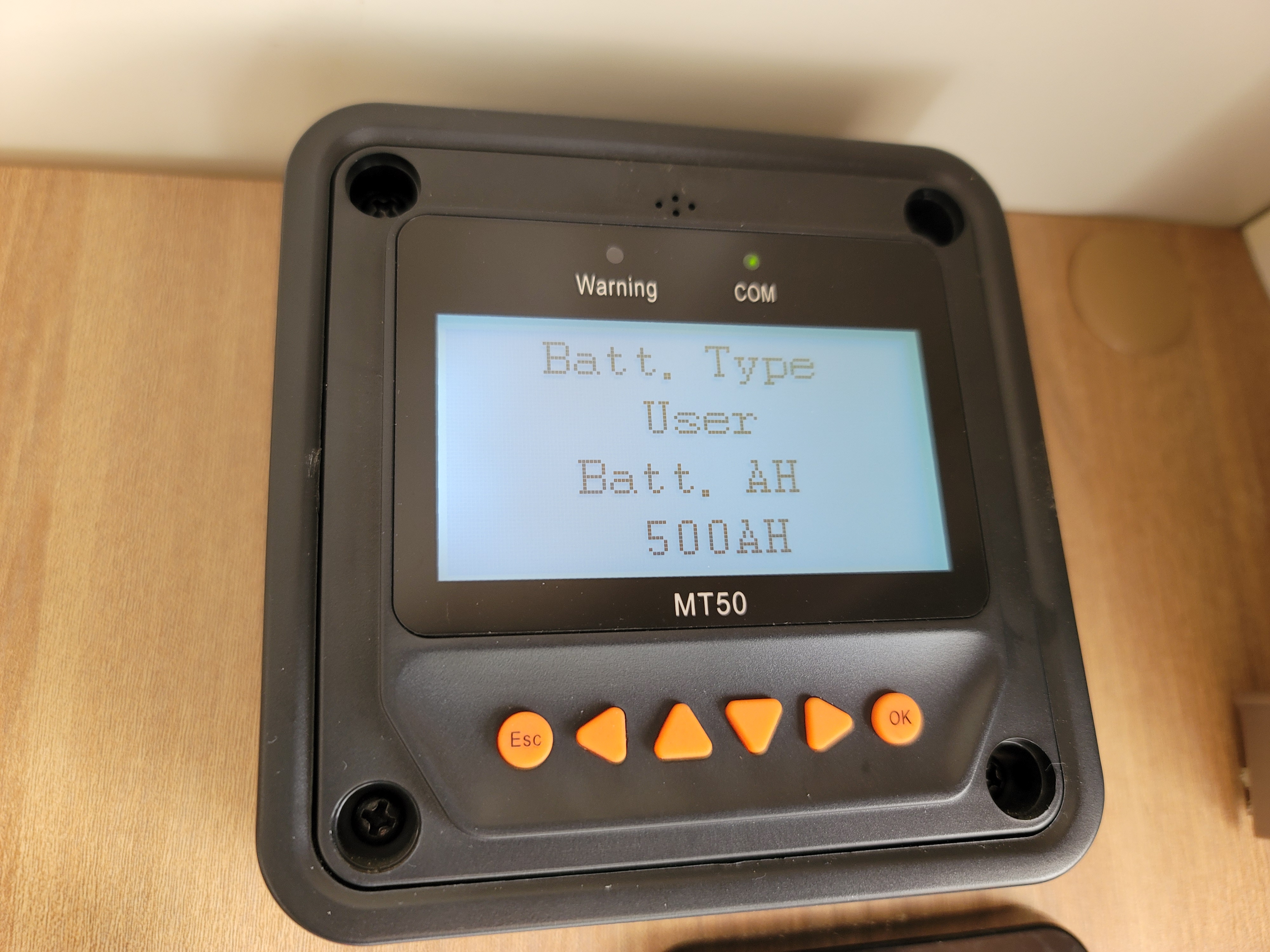

MT50 역시 500AH로 설정하고 마무리 합니다.
